氟塑料泵

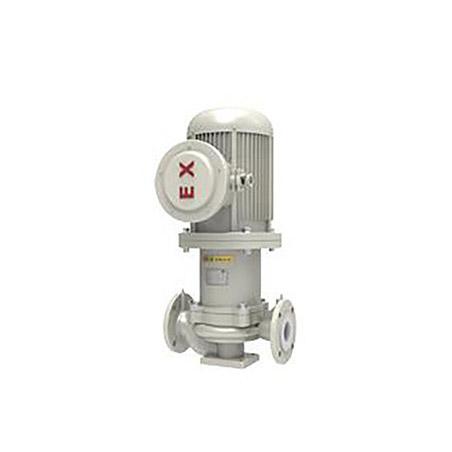

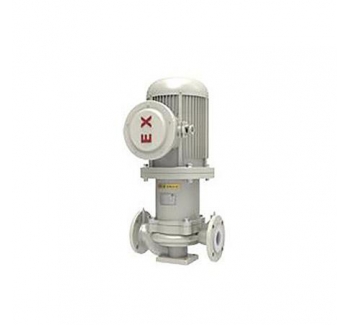

HCLF無泄漏襯氟磁力管道泵

無泄漏襯氟磁力管道泵(簡稱:磁力管道泵)是應用現代磁力學原理,利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵,也就是電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉,由于介質封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的,徹底解決了機械傳動泵的軸封泄漏,而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵,性能達到國際標準、可

無泄漏襯氟磁力管道泵(簡稱:磁力管道泵)是應用現代磁力學原理,利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵,也就是電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉,由于介質封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的,徹底解決了機械傳動泵的軸封泄漏,而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵,性能達到國際標準、可替代價格昂貴進口的化工泵。

一、HCLF襯氟磁力泵概述

無泄漏襯氟磁力管道泵(簡稱:磁力管道泵)是應用現代磁力學原理,利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵,也就是電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉,由于介質封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的,徹底解決了機械傳動泵的軸封泄漏,而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵,性能達到國際標準、可替代價格昂貴進口的化工泵。

二、HCLF襯氟磁力管道泵特點

1.HCLF無泄漏襯氟磁力管道泵是根據HCF系列產品自行研發設計的一種新型磁力管道泵,它既具有管道離心泵的特點、又具有磁力泵的優點,是較新一代的無泄漏管道離心泵;
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點;
3.氟塑料(PTFE、FEP、PFA)是當今世界較優秀耐腐蝕材料(俗稱:塑料王),可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損;
4.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷,具有良好的磁性,耐高溫,不退磁;它的磁能積為28兆高斯奧特斯,可耐受溫度的極限是350℃,在常規冷卻的條件下,限定其較高使用溫度為260℃,可以較大程度不免退磁,使得磁材料的理論使用壽命高達20年
5.動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅等材料,其具有強度高、耐磨性及任性好、抗腐蝕性強,有效地保證泵的使用壽命,滾動軸承采用進口NSK或SKF油脂潤滑免維護軸承;
6.無泄漏,所有密封點采用封閉式靜密封密封,通過磁性聯軸器驅動,不需要氮氣密封,安全、經濟和高效,徹底解決了介質泄漏
7.直聯后拉式設計,無需拆卸管道,維修方便。
8.立式安裝,結構緊湊、占地面積小,振動小,噪音低,運行特別平穩;
9.由聯軸器傳動變成同步拖動,不存在接觸和摩擦。功耗小、效率高,且具有阻尼減振作用,減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響;

三、HCLF襯氟管道磁力泵用途
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體,尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。

四、HCLF襯氟管道磁力泵結構圖

HCLF襯氟管道磁力泵




五、HCLF襯氟磁力管道泵性能曲線圖

HCLF性能曲線


六、HCLF性能參數表


型號轉速
r/min
流量
m3/h
揚程
m
效率
汽蝕余量
m
進口X出口
mm
電機功率
kw
整機質量
kg
HCLF25-12529001.522182.525×201.127
220202.5
3.218.5243
HCLF25-16029001.534.3192.525×201.536
232222.5
3.229.6253
HCLF25-20029001.552.5182.525×20351
250202.5
3.248223
HCLF25-25029001.582122.525×207.563
280182.5
3.278.5263
HCLF32-125290022220.52.532×201.530
3.220202.5
5.518.5183
HCLF32-1602900234.320.52.532×202.235
3.232202.5
5.529.6183
HCLF32-2002900252.5322.532×20461
3.250362.5
5.548343
HCLF32-2502900282262.532×207.575
3.280302.5
5.578.5283
HCLF40-12529004.422162.540×251.535
6.320202.5
8.318.5233
HCLF40-16029004.434.3302.540×25340
6.332312.5
8.329.6323
HCLF40-20029004.452.5262.540×255.566
6.350332.5
8.348323
HCLF40-25029004.482242.540×251195
6.380282.5
8.378.5283
HCLF50-12529007.52243250×322.244
12.520512
1518.5492.5
HCLF50-16029007.534.335250×32361
12.532472
1529.6472.5
HCLF50-20029007.552.528250×327.5113
12.550402
1548482.5
HCLF50-25029007.58223250×3211180
12.580332
1578.536.52.5
HCLF65-12529001521.846265×50380
2520562
3018.5652.5
HCLF65-1602900153546265×505.597
2532562
3030652.5
HCLF65-2002900155334265×4011120
2550462
3047502.5
HCLF65-2502900158233265×4018.5203
2580482
3078502.5
HCLF65-315290015127282.565×4030345
25125392.5
3012342.53
HCLF80-12529003022.552380×655.5125
5020653
6018703.5
